其它功能；F-耐蝕；Z-抗震；FZ-耐蝕抗震導壓系統及外殼材料；不銹鋼 |
| B- | 儀表公稱直徑及形式； |
|
□
|
100、150分別表示直徑為100、150MM的向式 102表示直徑為100MM的徑向后邊式 103、153分別表示直徑為100、150MM的軸向嵌裝式 |
|
□-
|
A-適用于氨及其混合物 G-帶有隔離裝置 |
| C | 接點裝置形式磁助作用式 |
| X | 控制方式；緩行接點位式形式 |
| Y | 儀表類別：壓力儀表 |
| 類 型 | 型 號 | 名稱 (含全稱或簡稱) |
標度范圍MPa | 精確度等級 | 接頭螺紋 尺寸 |
||
| 指示 | 設定值 | ||||||
| 接通 | 斷開 | ||||||
| 普通型 | YXC-100 *YXC-102 YXC-103 |

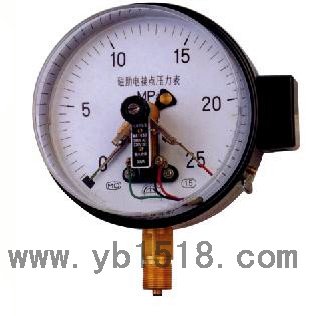

磁助 電接點壓力表 |
0~0.6至60 -0.1~0.06至2.4 |
1.5 | 1.5 | 4 | M20×1.5 (*G3/8″) (*G1/2″) |
| YXC-150 *YXC-153 |
0~0.1至60 -0.1~0至2.4 |
||||||
| 專用型 | YXCA-150 | 磁助 電接點氨壓力表 |
0~0.16至60 -0.1~0.06至2.4 |
2.5 | 2.5 | 4 | |
| 抗振型 | YXC-100-Z *YXC-102-Z YXC-103-Z |
磁助 電接點壓力表 |
0~0.6至60 -0.1~0.5至2.4 |
1.5 | 1.5 | 5 | |
| 耐蝕型 | *YXC-100B-F *YXC-102B-F *YXC-103B-F *YXC-150B-F *YXC-152B-F |
0~0. 6至60 -0.1~0.06至2.4 |
1.5 | 1.5 | 4 | ||
| 耐蝕抗振型 | *YXC-100B-FZ *YXC-102B-FZ *YXC-152B-FZ *YXC-153B-FZ |
0~0. 6至60 -0.1~0.5至2.4 |
1.5 | 1.5 | 5 | ||
| 隔離式普通型 隔離式耐蝕型 |
YXCG-103 *YXCG-103-F |
隔離式 磁助電接點壓力表 |
0~0. 16至60 -0.1~0.06至2.4 |
1.5 | 1.5 | 4 | M42×2 (*G1 1/4″) |
| 隔離式抗振型 | YXCG-103-Z | 0~0. 6至60 -0.1~0.5至2.4 |
1.5 | 1.5 | 5 | ||
| 隔離式耐蝕抗振型 | *YXCG-103-FZ | ||||||
|
觸頭功率
|
最高工作電壓
|
最大工作電流
|
控制形式
|
|
30VA（阻性負載）
|
220VD.C或380A.C
|
1A
|
上下先限、雙上限、雙下限
|
| 類型 | 工作溫度范圍 介質；周?chē)h(huán)境 |
相對濕度 | 抗工作振動性能 | |
| 普通性、專用性 | -40～70℃ | 不大于85% | V.H.3級 | |
| 耐蝕性 | -25～55℃ | 不大于90% | V.H.3級 | |
| 抗振型、耐蝕抗振性 | V.H.4級 | |||
| 隔離式普通型 | 150℃以下 | -40～70℃ | V.H.3級 | |
| 隔離式耐蝕型 | -40～70℃ | |||
| 隔離式其它型 | 150℃以下 | -25～55℃ | V.H.4級 | |
